製品属性(仕様)
製品 分類 | カバー・ケース | 業界 | 自動車 |
---|---|---|---|
素材 | アルミ | サイズ | |
測定 項目 | 孔位置度 | 測定 公差 | 0.2mm |
製品画像(様子)
![]() |
![]() |
![]() |
|
特徴

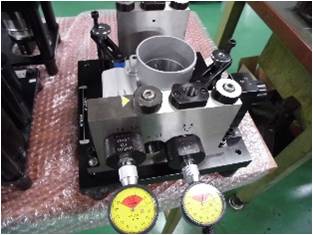

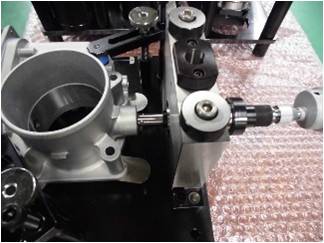

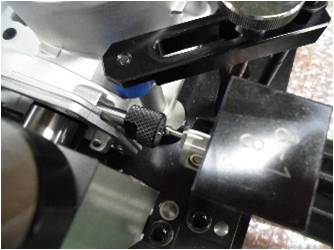

こちらの製品は、スロットルボディー用の孔位置度を測定するゲージ品です。1枚目の写真にあるように、ワークをセットして孔位置度の測定を行います。2枚目の写真では、偏芯度測定用のシリンダーゲージを挿入した状態を掲載しています。このシリンダーゲージの目盛りで加工孔がどの方向に、どれだけズレているかが測定できる仕様となっています。3枚目の写真はねじ孔の位置度を測定している様子となります。ねじ孔に孔の開いたねじ栓ゲージを入れて、ねじ栓ゲージの位置を測ることで位置度を計測しています。このように測定ゲージ.comでは、複数の測定項目を一つのゲージで測定できるような特注品の設計・製作を行っています。ゲージの設計・製作を検討される場合には、測定ゲージ.comにご相談ください。
