特徴

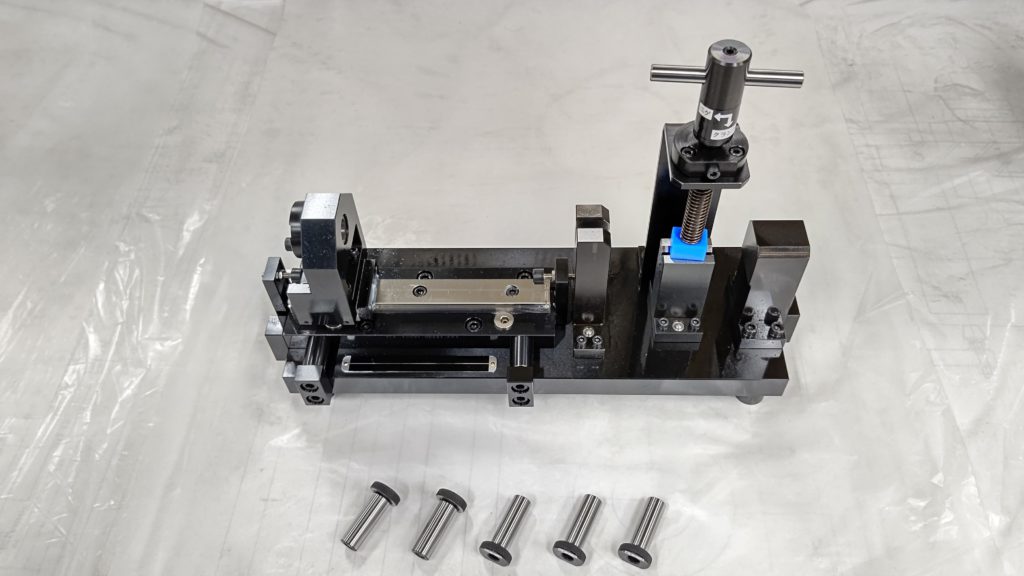

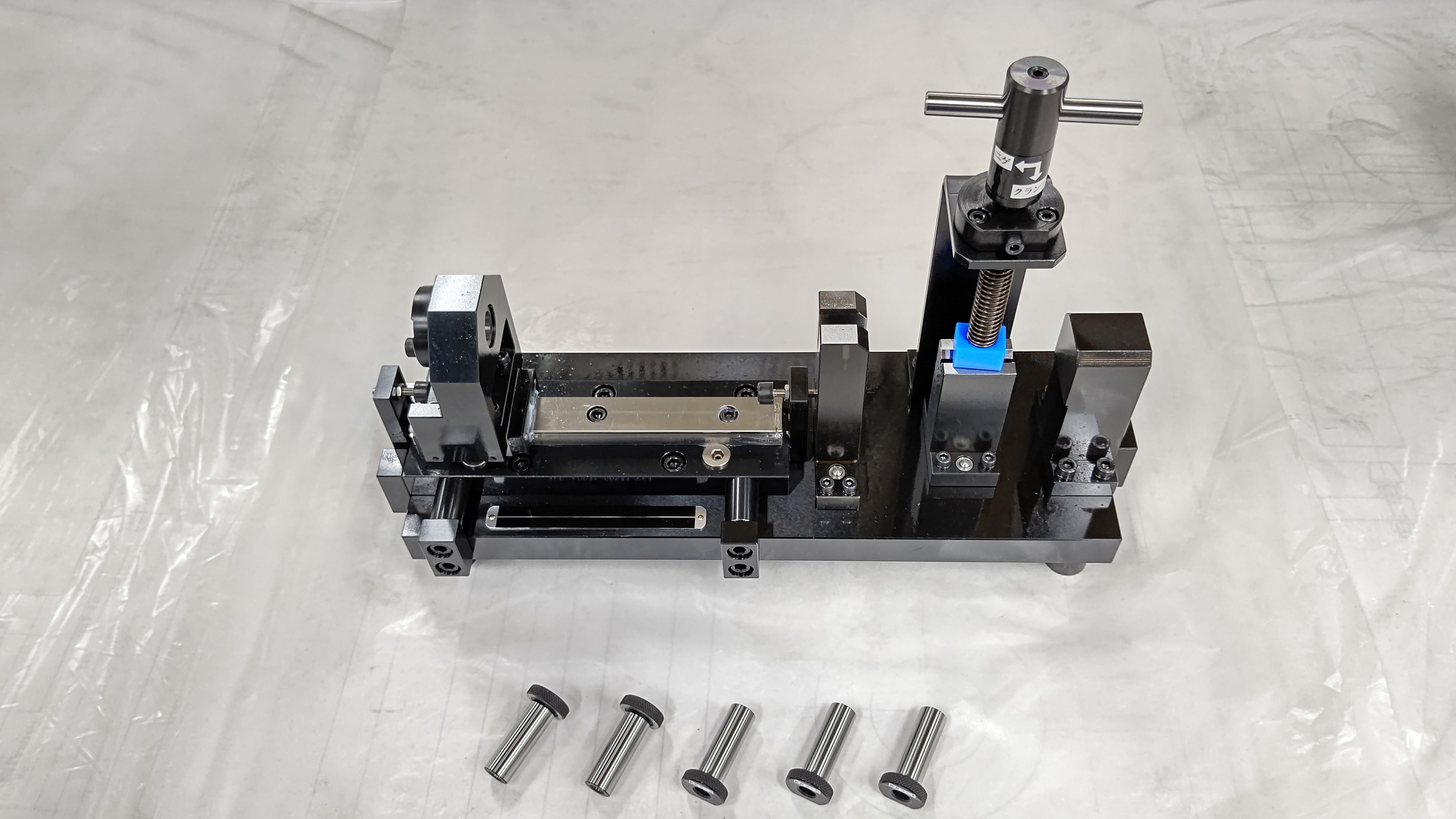

お客様の要望により設計・製作したシャフトの位置度を測定するゲージです。
湾曲したシャフトの片方を基準としてもう片方の位置度を測定します。

スライドユニット機能が付いているので、シャフト先端だけでなく全体の位置度が確認できます。

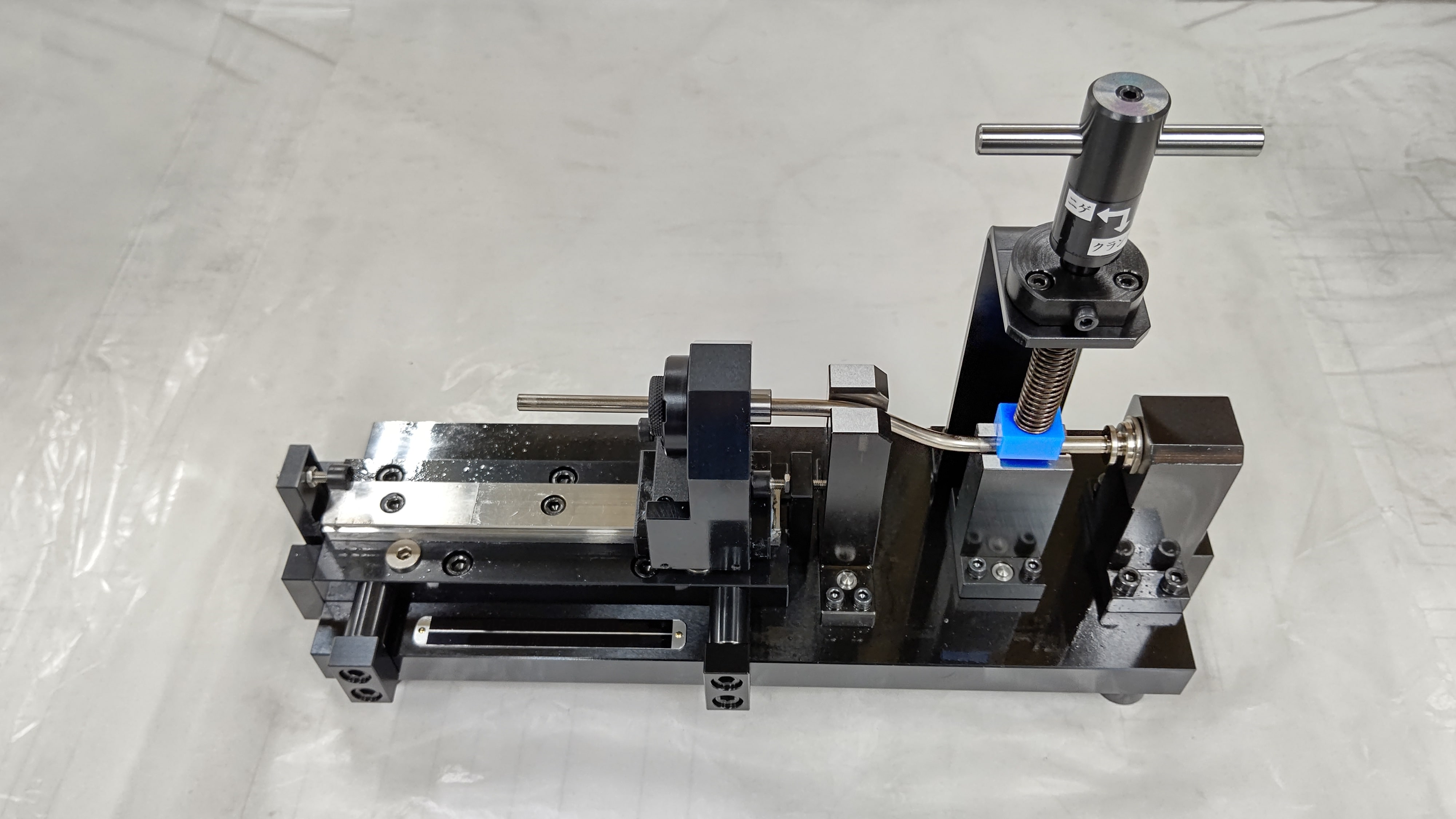

ワークをセットし、付属のブッシュを嵌めたスライドユニットを動かしたときワークがブッシュに入ればOK
というOK・NG判定の形を取っています。
また内径の異なる付属ブッシュが複数ありそれらを順にはめ込んで確認することで、ある程度位置度の
絞り込みが可能となっています。

このような単にOK/NG判定だけでない形での製作も可能となっていますので、お困りの際は是非
ご連絡ください。
