製品属性(仕様)
製品 分類 | 総型ゲージ | 業界 | 自動車 |
---|---|---|---|
素材 | SKS3 | サイズ | 150×140 |
測定 項目 | 穴位置度・面位置・干渉確認 | 測定 公差 | 位置度0.2、干渉±0.3 |

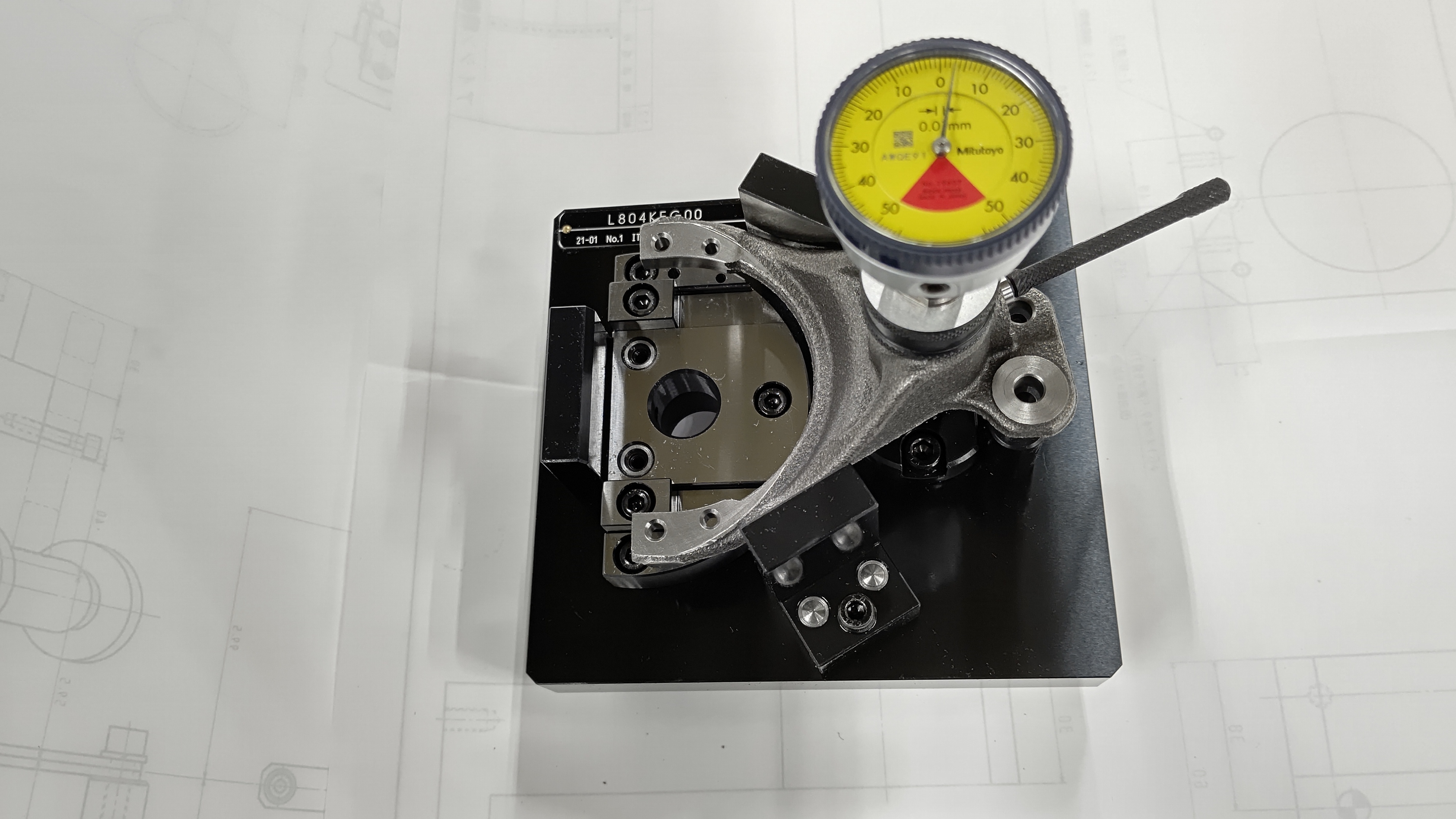

製品画像(様子)
![]() |
|
特徴
本製品はお客様からのご依頼で、設計・製作を行った製品事例になります。
測定箇所は孔位置度、ワークの干渉確認等で、ワークをセット後、付属の栓ゲージで位置を決めて各項目を測定します。
判定はダイヤルゲージを用いて数値で管理します。
干渉確認は、付属のゲージを使うことにより簡単にOK・NG判定を可能としています。
その他、各種測定項目に合わせた仕様に対応可能です。
