製品属性(仕様)

製品
分類		 カバー・ケースゲージ 業界自動車
素材SKS3 サイズ250×250
測定
項目		孔位置度 測定
公差		±0.3

製品画像(様子)

特徴

ワーク側面に開けられた孔の高さを測定するゲージです。

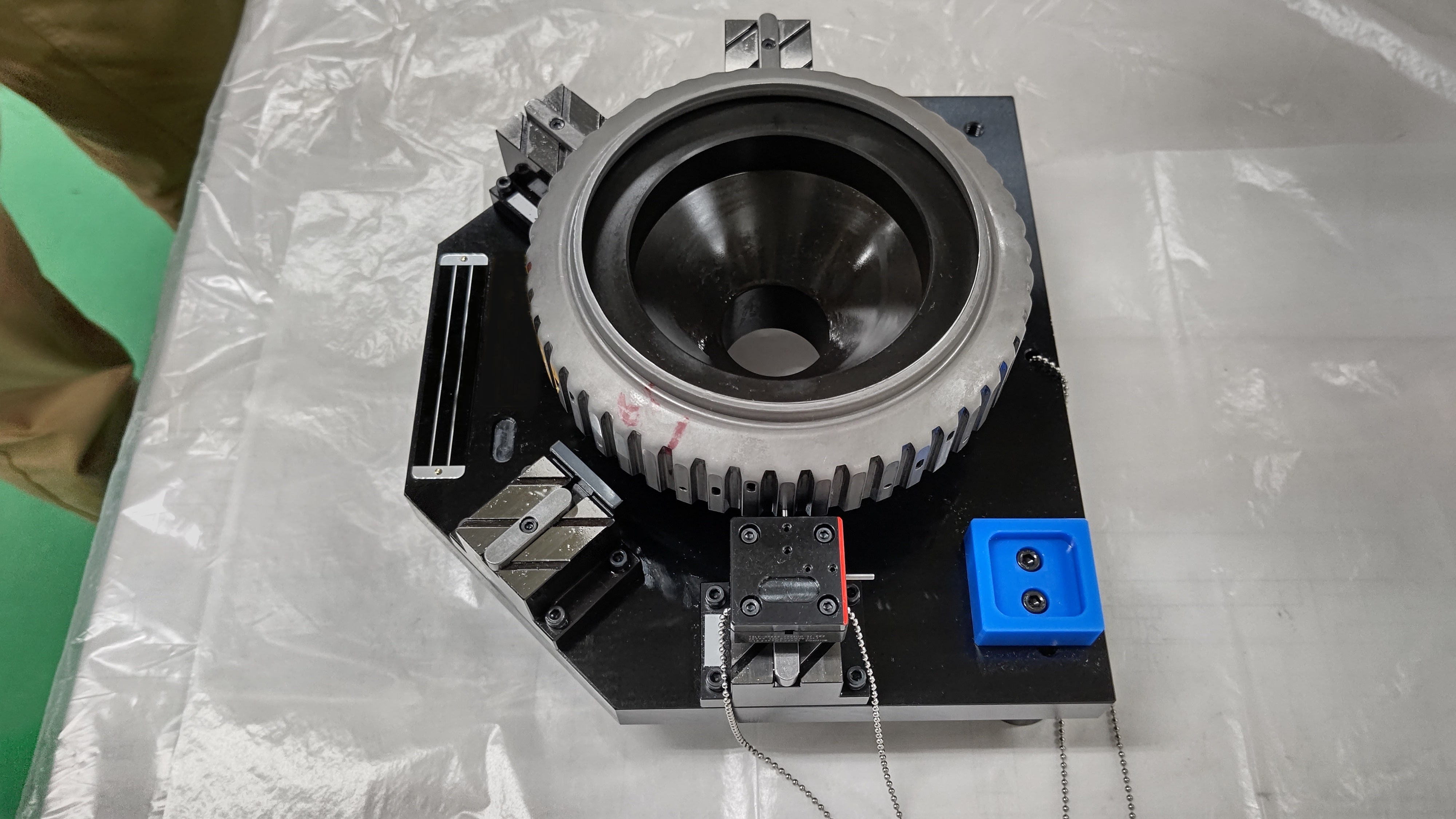

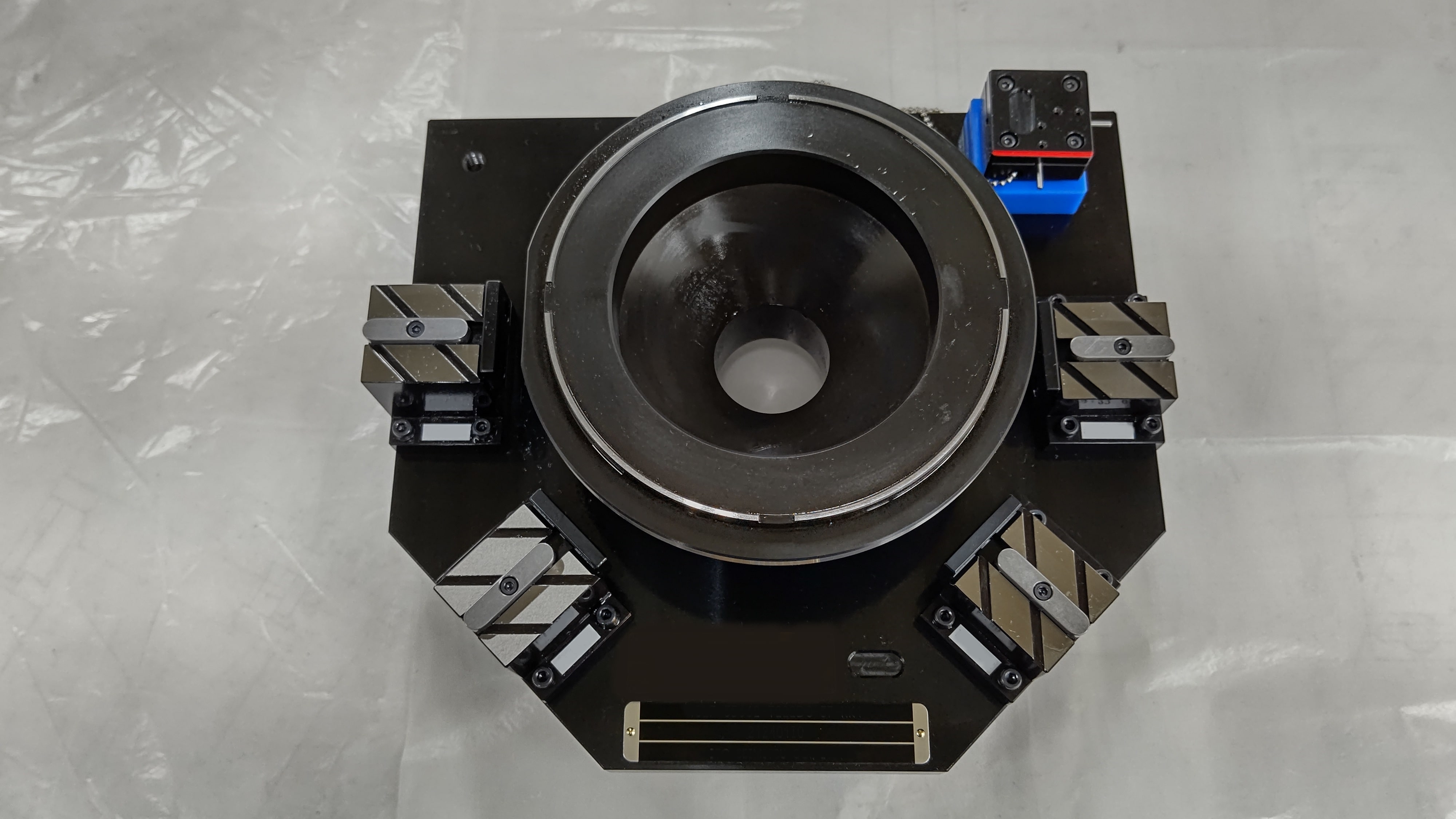

写真のようにワークを固定し、細いピンのついた付属のゲージを高さの決められた基準面に置き
ピン部分が穴に入るか否かで合否の判定をします。

お客様のご要望により、本体ゲージと付属ゲージが別ゲージと入れ替わったり、紛失たりしないよう
それぞれに穴を設け、チェーンを通すことでこれを防いでいます。

また測定する孔の高さが一目でわかるように基準面それぞれに測定寸法を表示し、
誰でもわかりやすく測定することが可能となっております。
