製品属性(仕様)

製品
分類
カバー・ケース 業界自動車
素材焼結金属 サイズ100mm×70mm×50mm
測定
項目
穴位置測定 測定
公差
±0.01㎜

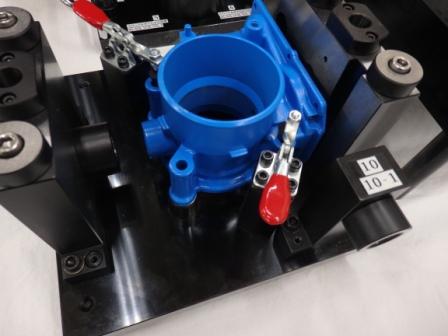

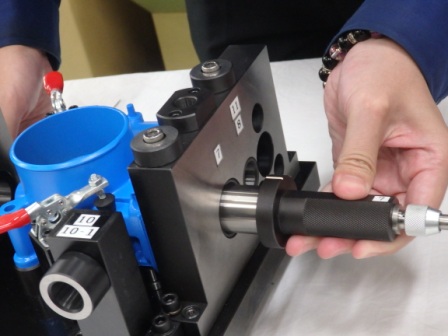

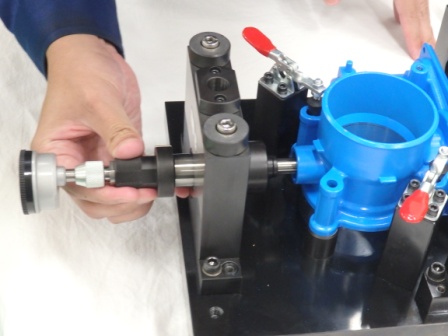

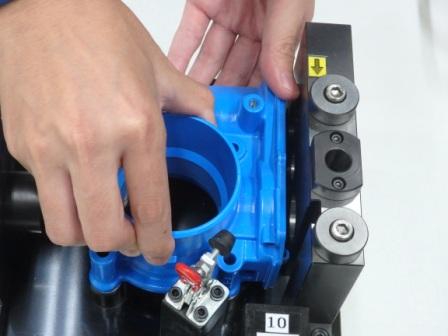

製品画像(様子)

特徴

自動車向けのバルブ製品の穴位置測定用ゲージ製品です。
バルブ部品の底面が斜めになっていることから測定を行う際に、3次元測定器での測定が不可能であることから、
ゲージによる測定を行いました。

こちらの製品の場合には、お客様よりバルブ部品をいただき、当社でどのように測定を行うのかについて検討し、
設計~製造までを一貫して対応をいたしました。

穴の数が大小合わせて、12個存在しておりその一つひとつをゲージで測定することで汎用機による測定と比較して
かなりの作業効率の向上を生み出すことに成功しました。

現在3次元測定器などの汎用機で測定しているもので、検査漏れが多い、測定結果にばらつきが多い等でお困りの方がいましたら、
測定ゲージ.comにお任せください。
