製品属性(仕様)

製品
分類		 カバー・ケースゲージ 業界自動車用エンジン
素材アルミニウム サイズ300×200×100　(mm)
測定
項目		穴の位置度、面の高さ 測定
公差

製品画像(様子)

特徴

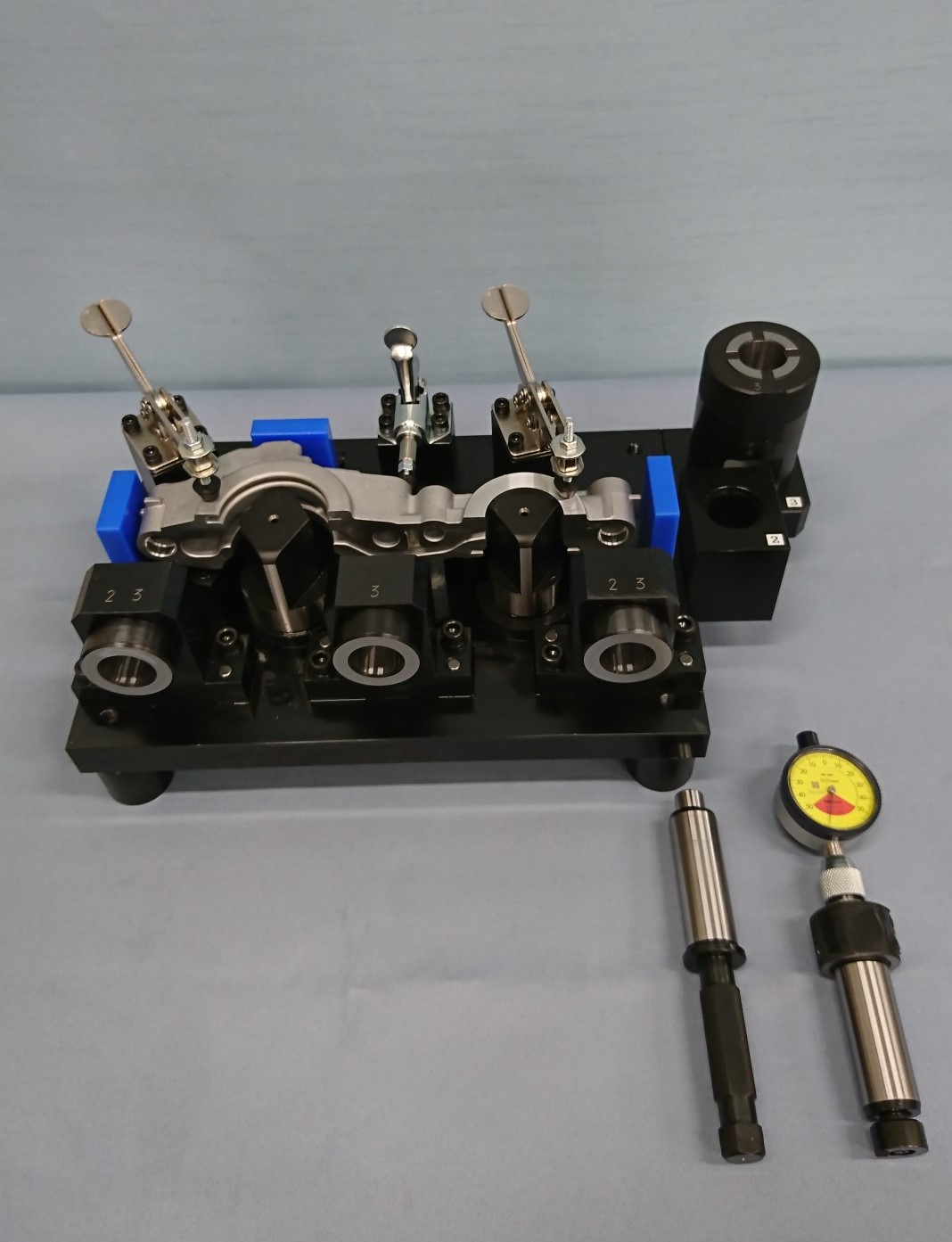

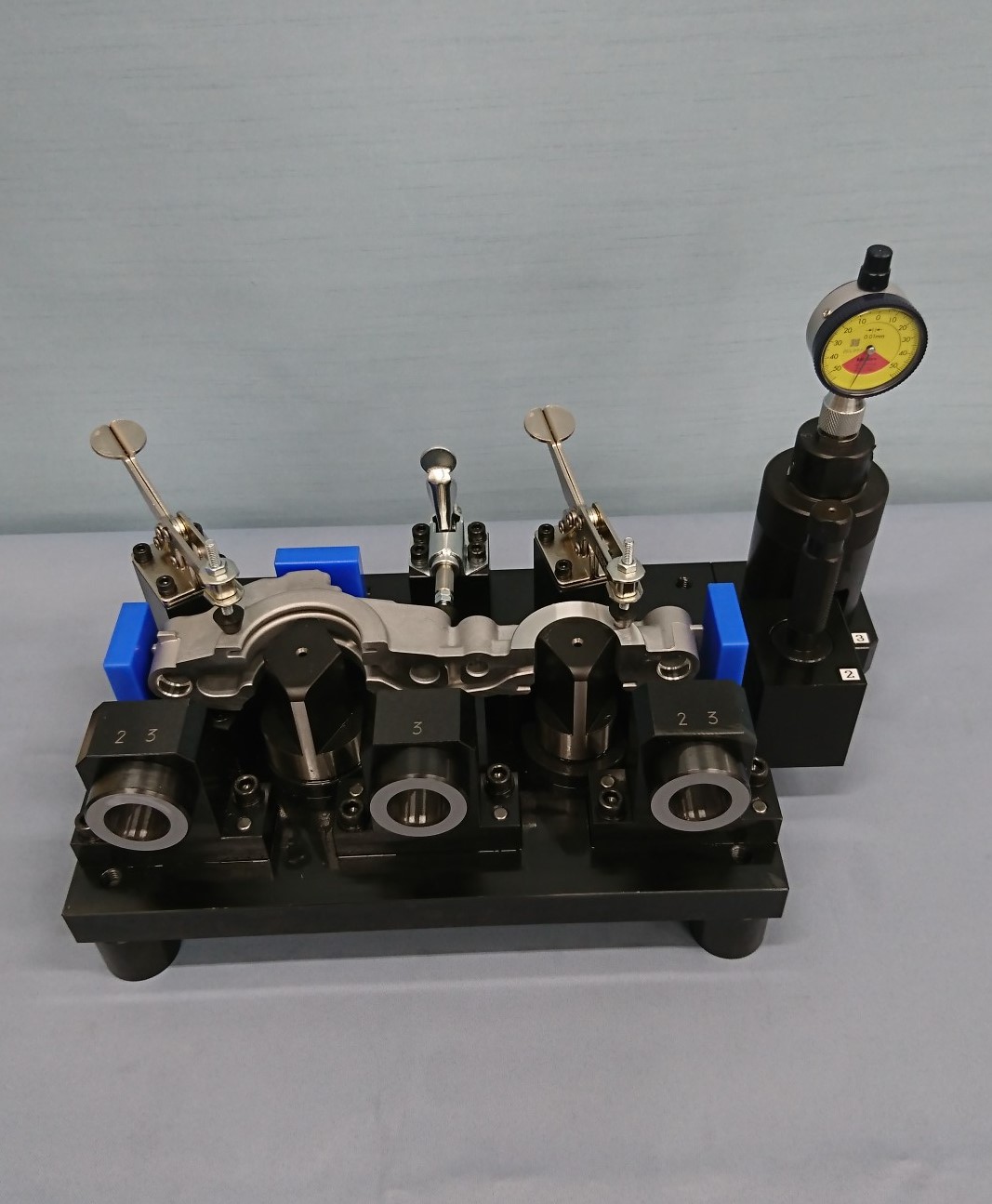

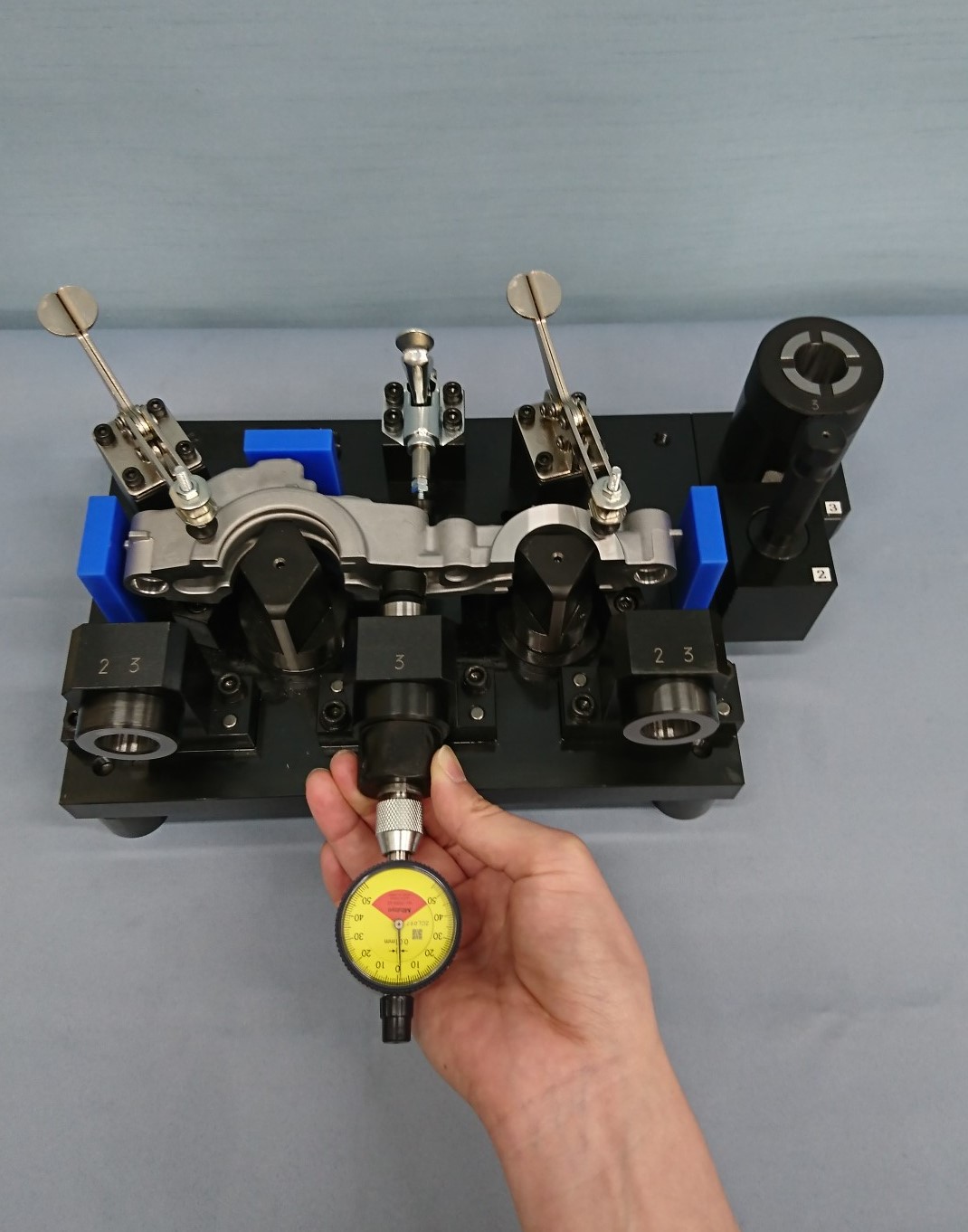

こちらは測定ゲージ.comで設計・製作を行った「　カムキャップ　デプスゲージ　」と呼ばれる製品です。測定の流れとしては、対象ワークであるカムキャップをセットし、フライス面を基準にダイヤルゲージで深さ測定を行います。
また、ワークをセットすることで複数の箇所の穴位置度の測定も併せて行っています。
